Tukar dial Seiko diver 7002

Projek kecil-kecilan ni sebenarnya dah lama dirancang. Tapi tak ada masa nak buat. Apa yang aku bakal buat ni sebenarnya aku tak pernah buat lagi sebenarnya. Hanya berdasarkan pemerhatian & logik saja. Jadi.... hentam sajalah Labu.....


Alat-alat yang aku guna ni sebenarnya dibeli sedikit demi sedikit. Alat terbaru yang aku beli dalam ni adalah 'watch hand remover'. Aku beli alat tu semata-mata untuk projek ni. Cutting pad yang berwarna hijau tu rasanya sesuai untuk kita buat kerja yang membabitkan jam. Bukan saja tidak akan mencalarkan jam, ia juga kesat. Jam & komponen-komponen tak akan bergelongsor.



Seiko 7002 yang aku beli ni sebenarnya aku nak buat custom. Tapi memandangkan komponen yang sesuai dengan 7002 tak banyak didapati & harganya agak tinggi, tak jadilah nak buat. Disebabkan kurang berminat dengan warna oren dialnya, aku nak tukarkan dial itu kepada hitam untuk samakan dengan Seiko diver yang lain.



Alang-alang dah nak buka jam, periksalah apa yang patut. Movement tidak mempunyai apa-apa masalah & baru saja diservis dulu....



Cumanya, gasket o-ring sudah tidak berapa baik keadaannya (anak panah merah). Perlu ditukar baru & diletakkan silicon grease.



Crown & stem masih berkeadaan baik.


Untuk keluarkan jarum.... ini cara aku yang aku tengok otai buat & aku rasa yang terbaiklah.... putarkan supaya kedudukan jarum pada pukul 12. Yang aku buat ni, pukul 12 malam setelah tarikhnya bertukar. Bila nak pasangkan balik, letak semula jarum pada pukul 12 juga. Cara ni, kita lebih senang ingat kedudukan jarum yang betul.



Gunakan 'watch hand remover' tu, tanggalkan jarum satu persatu. Ada tukang jam otai aku tengok tak guna alat ni pun. Dia cuma guna screw driver flat. Boleh juga. Tapi kena betul-betul hati-hati takut tercalarkan dial.



Berjaya juga tanggalkan jarum...

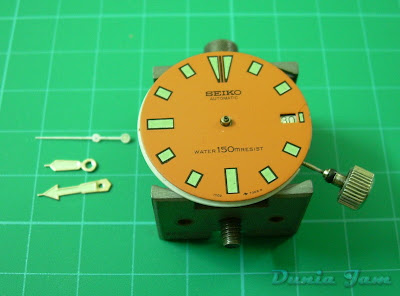

... Langkah seterusnya..... tukar saja dail tu....



Beginilah rupa movement tanpa dial. Kalau tak letak dial pun takpa.... boleh jadi ala-alaskeleton....



Dalam pemeriksaan, didapati dial oren tiada satu tiang. Ia hanya dilekatkan dengan double sided tape (bulatan merah). Mungkin telah patah....



Tiang-tiang itu perlu dimasukkan ke dalam lubang khas yang telahpun disediakan untuk laluan tiang dial itu. Ada suatu skru terdapat pada lubang itu untuk mengetatkannya.



Pasangkan jarum semula & inilah hasilnya. Perlu ingat, memandangkan semasa pemasangan dial baru ini, movement berada dalam keadaan bergerak. Sudah tentu, waktunya bukan lagi tepat pukul 12 malam. Untuk memudahkan aku memasang kembali jarum, aku putarkan crownsehingga tarikhnya bertukar. Setalah tarikh bertukar, barulah aku pasangkan jarum semula. Selapas pasang, aku cuba pusingkan jarum ke pukul 12 malam. Ternyata tepat pukul 12 malam, tarikh akan bertukar. Sukses....



Gasket aku sudah tukar yang baru & telah diletakkan silicon grease. Silicon grease ini bukan saja membantu menolak air jika memasuki celahan caseback, ia juga tidak akan mengalir masuk ke dalam movement. Sekaligus ia membantu meningkatkan tahap kalis air jam tu.



Akhirnya.... selesai juga.... projek ringkas ini aku katakan berjaya. Seiko 7002 kini sudah sebaris dengan Seiko diver yang lain. Selepas ini... projek yang besar sedikit.... nak refurbishSeiko Turtle pula....


Bersambung di lain hari...
